El maestro Francesc Graus tiene desde hace años publicado en su web y a disposición de quien quiera hacerse con él, un revolucionario ODONTÓMETRO DIGITAL, que facilita el trabajo de calibrados de dentado utilizando herramientas digitales (imágenes escaneadas). Y todo ello con una precisión extraordinaria.

La resolución con la que se debe trabajar con el Odontómetro Digital de Graus es de 300ppp (píxeles por pulgada)

Dicho odontómetro también incluye una regla de 6 cm. útil para medir elementos opacos por superposición de estos sobre la regla.

Yo ahora tengo la tremenda osadía de completar y aportar algo nuevo a ese "maletín de herramientas digitales" poniendo a disposición del aficionado que así lo desee un juego de REGLAS DIGITALES, calibradas para 3 distintas resoluciones de trabajo (200, 300 y 600 ppp), y que, al contrario de la de Graus, serán utilizadas mediante superposición de las mismas sobre las imágenes opacas que queramos medir.

Cada una de estas 3 distintas reglas, ha sido fragmentada a su vez en otras diferentes longitudes, constituyento el pequeño set de 9 elementos en total. Ni qué decir tiene que cada cual puede fragmentar tantas veces como así lo desee una misma regla para que se adapte a una medida idónea para su trabajo:

Los 9 archivos-reglas son:

Para la resolución de 200 ppp ----- fragmentos de 28, 15 y 6 cm.
Para la resolución de 300 ppp ----- fragmentos de 28, 15 y 6 cm.
Para la resolución de 600 ppp ----- 1 fragmentos de 3, 5 y 10 cm.

Si llegamos a familiarizarnos con el uso de estas herramientas, es muy probable que a la larga sólo lleguemos a utilizar uno o dos de estos archivos.

El juego consite en 9 pequeños archivos de imagen .gif y, como en el caso del odontómetro, es necesario contar con un editor de imágenes que trabaje con capas para sacarle todo el partido. En este caso, y por ser el programa que yo mismo utilizo, las instrucciones las facilitaré para el editor PHOTOSHOP de Adobe,

A continuación paso a explicar someramente su funcionamiento, dando por hecho que el usuario final tendrá un mínimo de conocimientos de escaneado y tratamiento de imágnes digitales.

Si quieres saltarte estos pasos, puedes descargar desde aquí mismo el archivo .zip con las 9 reglas (94 kb.) :

Con estas reglas podremos medir con bastante precisíon elementos de una pieza filatélica, como una determinada marca, un sobre, un sello o un fragmento del mismo, un pie de imprenta, un matasellos, una censura.... Y, además de medirlos, dejar sobre la imagen el testigo de la regla con vistas a publicar (en cualquier medio) la pieza.

Antes de todo, deberemos obtener una imagen digital de dicha pieza, mediante su correspondiente escaneado. Esto es muy importante, pues cualquier otra imagen NO OBTENIDA por nosotros, no tendrá garantía alguna de responder a su resolución y escala original. Debemos pues desechar imágenes de Internet o aquellas de las que tengamos la mínima duda acerca de su posible tratamiento previo. Sólo si quien nos proporciona la imagen a medir nos asegura que procede de su escaner y que ha sido grabada a determinada resolución podremos valorar en función de nuestro grado de confianza con esa persona, el índice de garantía necesario.

No es recomendable -para este tipo de estudios- bajar de una resolución de escaner de 200 ppp (píxeles por pulgada). Yo recomendaría -en principio y en función de la precisión que queramos alcanzar, claro, las siguientes resoluciones para distintos elementos:

Así, una carta completa, un sobre, un documento cualquiera, debería escanearse como máximo a 200 ppp.

Para una marca determinada de un tamaño "razonable", para un matasellos o un fechador, incluso para un sello si lo queremos tomar en su totalidad, la resolución idónea será 300 ppp.

Y si lo que deseamos es obtener una gran ampliación de un detalle pequeño, una parte de un sello (por ejemplo un pie de imprenta, o un motivo muy concreto de su grabado), o cualquier otra marca pequeña... recomiendo sin lugar a dudas resoluciones de escaneado de 600 ppp.

Vamos a trabajar sobre esta carta, fechada el 20 de Julio de 1937, enviada desde Teruel -zona nacional- y dirigida a Italia, con una marca de censura militar de Teruel, un sello del Gobierno Militar de Teruel y con una pareja de sellos de Isabel la Católica de 25 ctos. cancelados con Ambulantes descententes de la Linea Teruel-Calatayud:

Aunque el escaneado original de la carta es a 200 ppp, he tenido que reducirla posteriormente en un 50 % para poder incluirla en esta página.

Bien, con la misma carta sobre el escaner, vamos a obtener 3 copias diferentes, cada una de ellas a una de las 3 resoluciones arriba indicadas ( 200ppp - 300ppp - 600ppp. ), y grabarlas en 3 archivos diferentes (.jpg de alta calidad).

Abrimos nuestro editor de Imágenes y cargamos el primer archivo, correspondiente al de la resolución 200.

Nos interesa obtener una medida del sello del Gobierno Militar de Teruel. Por lo tanto, editaremos la imagen, la cortaremos, corregiremos contrates y niveles y enderezaremos para obtener una imagen más clara y derecha.

Sin haber realizado ni un sólo cambio en cuanto a su tamaño o resolución, la imagen obtenida será parecida a ésta:

Es el momento de abrir una de nuestras reglas, concretamente la de 200pp. Como se trata de una imagen relativamente pequeña, abrirmos el fragmento de 6 cm.

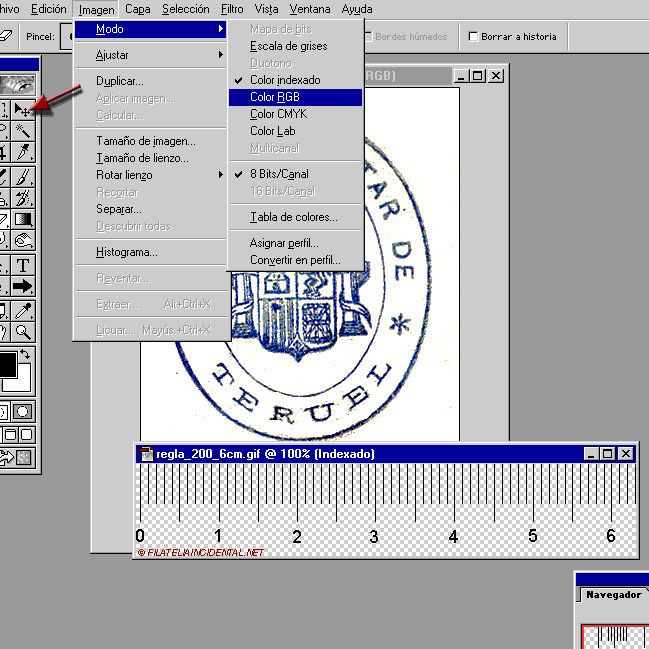

Activando sobre la paleta de herramientas la opción "Mover", señalada con la flecha roja, procederemos a llevar, a golpe de ratón la regla a la imagen del sello, que, una vez que la dejemos ahí, pasará a tener 2 capas.

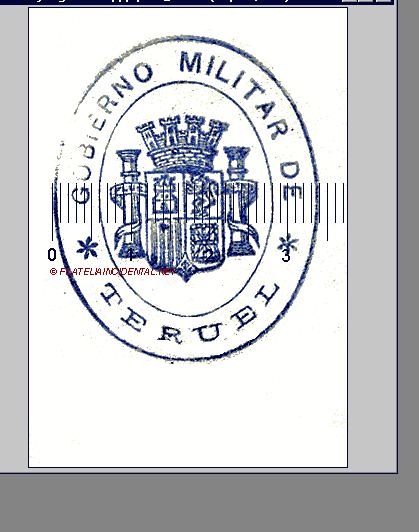

Con el ratón desplazaremos la nueva capa (la regla) al punto exacto que queramos del gráfico. En nuestro caso, haremos coincidir la barra del "0", con el extremo central derecho del matasellos:

Ya podemos tomar la medida del ancho (34 mm.)... y dejar la regla ahí depositada, eliminarla o incluso deslizarla hacia la parte libre y blanca de abajo.

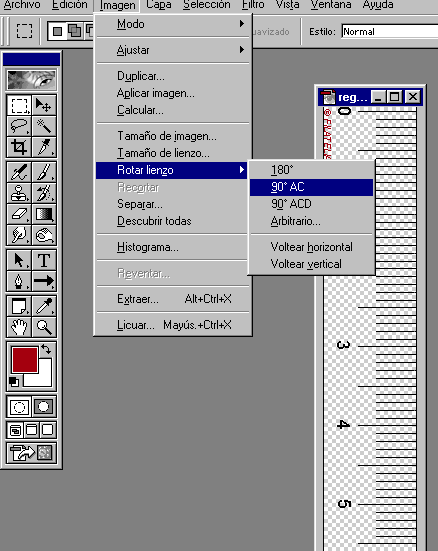

Si queremos medir la altura, y queremos emplear "otra regla", hay varios procedimientos, incluyendo el de la reutilización de la que acabamos de emplear . Pero para no complicarnos demasiado, bastará simplemente repetir todo el proceso anterior con la salvedad de que previamente, a nuestro archivo "regla" (ya abierto y modificado desde la anterior operación) le habremos hecho girar 90 grados.

Volveríamos entonces a arrastrar esta nueva regla -capa- a la imagen del sello. y procederíamos como en el anterior caso.

Una vez tomada la medida exacta, desplazamos las dos capas regladas (de arriba a abajo la primera, y lateralmente la otra), borramos parte de cada una de ellas (el exceso de rayas y nuestro "logo") y podríamos obtener una imagen parecida a ésta:

Es evidente que he exagerado y sobrecargado la presentación de esta imagen, pues dificilmente encontraremos en ningún sitio este tipo de reproducción "reglada". Pero valga para hacerse una idea de las posibilidades de la herramienta.

Incluyo ahora dos ejemplos más de utilización de las reglas a 300 y 600 ppp.

Abramos ahora el archivo de nuestra carta que hemos escaneado a 300 ppp. Nos interesa individualizar, limpiar y analizar la marca de censura que se encuentra en el ángulo superior derecho del sobre, ya que según constatamos en el catálogo de Ernst L. Heller, existen dos marcas casi idénticas con diferentes medidas -en milímetros- : 45 x 14  y  43 x 10.

Después del debido tratamiento, la imagen a medir, quedará así:

Abrimos ahora el archivo equivalente a la regla de 6 cm de 300ppp, y repetimos las operaciones precedentes, hasta obtener esta otra imagen:

Para la medida de la altura (3ª capa), repetiremos de nuevo la operación como hicimos con la anterior marca. Ocultando la segunda capa, obtendremos una nueva imagen:

Y finalmente concluiremos que la medida de la marca de censura de Teruel de este sobre es de unos 45,5 mm x 14.5 mm.., desviación con respecto al catálogo mencionado algo habitual, por otra parte, pues obtener medidas precisas de este tipo de marcas es poco menos qiue imposible.

Por último, un ejemplo para justificar el empleo de la imagen y la regla de 600 ppp.

De la misma carta anterior abriremos la imagen escaneada a 600 ppp, recortaremos exclusivamente el fragmento del sello en el que figura el pie de imprenta y, tras los consabidos retoques fotográficos, abriremos la regla "corta" (3 cm.) de 600ppp.

Las operaciones posteriores serán las mismas que en anteriores casos, y el resultado final será:

Es decir, el pie de imprenta característico de esta emisión es de unos 14,5 mm. (no llega realmente a 15 mm., como suele indicar el catálogo).
